浅谈威海国际经贸交流中心钢结构项目登录厅逆作法安装

作者：中建五局钢结构公司 黄菁儒
时间：2020-04-16 10:48:46 [收藏]
钢框架屋面管桁架结构作为钢结构的一种具备抗震性能良好、自重轻、充分利用建筑空间、施工工期短等优点，被广泛应用在现代建筑中。
       钢框架屋面管桁架结构作为钢结构的一种具备抗震性能良好、自重轻、充分利用建筑空间、施工工期短等优点，被广泛应用在现代建筑中。钢框架屋面管桁架的传统安装工序是由下到上，先安装下部的框架柱，劲性柱和劲性梁，后安装上部屋面管桁架。但是考虑到部分项目狭窄场地的特殊性，若采用传统的工序进行施工，在底层劲性结构安装完成之后对屋面桁架进行安装，会造成起重设备在场地内行走、站位困难；若采用塔吊等垂直起重设备则需要的选型较大，租赁成本较高，从而影响了整个工程的安装难度及安装进度，且增大了安全隐患，于安全管理不利。
       因此，钢结构公司威海国际经贸交流中心项目采用了逆作法对登录厅的钢结构进行安装，打破了传统的施工工序，方便了施工，节省了工期，节约了成本。本文基于登录厅工程的实际建设经验对逆作法做简单的介绍：
    该做法的流程为：钢结构预埋→钢管混凝土柱安装→屋面主桁架结构现场拼装→屋面主桁架结构安装→屋面次桁架结构现场拼装→屋面次桁架结构安装→一层劲性柱安装→二层劲性梁安装→钢结构整体验收。
      1. 钢结构预埋


     刚结构预埋示意图

       钢结构预埋根据图纸测量进行放线定位，定位后仔细核对螺栓的长度、大小、标高位置，并固定好预埋螺栓。在基础浇筑混凝土之前用塑料薄膜包住预埋锚栓的丝扣部分，以避免混凝土浇筑时对螺栓丝扣造成污染。基础混凝土浇筑完成之后，及时清理预埋螺栓及丝扣上残留的混凝土。

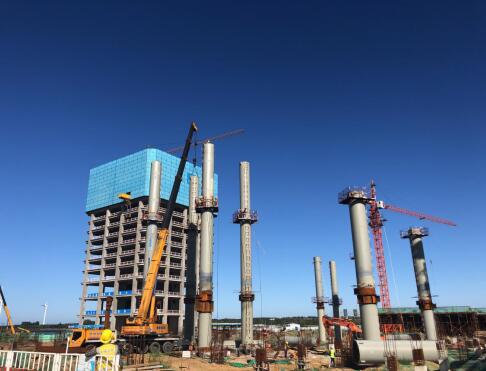

        2. 钢管混凝土柱的安装

    钢管混凝土柱安装示意图

       第一步：在埋件预埋及基础混凝土浇筑完成混凝土养护合格之后进行首节钢管混凝土柱的安装、焊接。首先将钢柱倒运进场，后起重设备就位进行钢柱吊装，钢柱落位后用气体保护焊及缆风绳进行临时固定，校正完毕后进行满焊并浇筑自密实混凝土。
    钢管混凝土柱安装示意图

       第二步：首节柱安装完成后进行二节钢柱安装，在首节柱顶端搭设操作平台，汽车吊就位后对二节柱进行吊装，钢柱落位后用气体保护焊及缆风绳进行临时固定，校正后进行满焊。焊接完成后浇筑自密实混凝土。

    钢管混凝土柱安装示意图

       第三步：二节柱安装完成之后进行三节柱安装施工，在二节柱顶端搭设操作平台汽车吊就位后对三节柱进行吊装，钢柱落位后用气体保护焊及缆风绳进行临时固定，校正后进行满焊。焊接完成后浇筑自密实混凝土。至此框架柱部分安装完成。

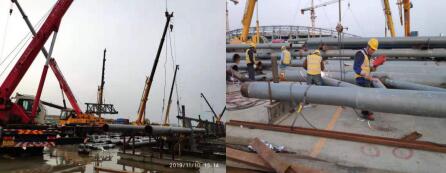

      3. 主次桁架结构现场的拼装及安装
      主次桁架的拼装：
    桁架拼装示意图

       第一步：对硬化平整后的地面进行胎架定位划线，使用25吨的汽车吊组装胎架。
       第二步：拼装桁架下弦杆并进行临时固定。
       第三步：安装上弦杆及之间的水平杆并进行临时固定。
       第四步：安装斜腹杆件，拼装完成对所有的相贯口进行焊接。完成本榀桁架拼装，然后继续下一桁架段的拼装，      直至整榀桁架拼装完毕。整榀桁架拼接口位置预拼装准确无误后，再分段向柱顶位置吊装。
    主次桁架的安装：
    桁架安装示意图

      第一步：使用100吨汽车吊安装主桁架临时支撑胎架。
      第二步：使用350吨履带吊安装主桁架第一分段单元。
      第三步：安装主桁架第二分段单元。
      第四步：安装主桁架第三分段单元。
      第五步：对支撑体系进行卸载并拆除临时支撑台架，并在钢管柱两侧焊接防止倾覆的临时措施，防止变形倾覆。
      第六步：使用100吨汽车吊安装次桁架临时支撑胎架。
      第七步：使用350吨履带吊安装主桁架两侧次桁架第一分段单元。
      第八步：安装主桁架两侧次桁架第二分段单元。
      第九步：将已安装好的2榀一组的次桁架临时支撑体系进行卸载。
      依次重复以上安装步骤至屋面桁架结构安装完成。
      4. 一层劲性柱、二层劲性梁的安装

    劲性结构安装示意图

       最后一步采取由内向外的次序依次对劲性柱、劲性梁进行安装，由内向外安装可保证起重设备退场路线畅通。至此，登录厅钢结构安装施工完毕。
       登录厅钢结构安装逆做法巧妙地利用了空间狭窄的施工场地，先利用空余场地进入起重设备安装难度较大的屋面桁架部分，后以由内向外的顺序安装一层劲性柱和二层劲性梁，避免了因受场地制约而使用较大型号的起重设备，做到了因地制宜。施工操作方便，生产效率高，节省成本，加快施工进度，缩短施工工期，具有较高的适用性。( 黄菁儒)
