爱尔总部大厦连体钢结构支撑胎架成功卸载及拆除

作者:中建五局钢结构公司 赵春林
时间:2019-08-23 09:08:57 [收藏]
8月22日,随着最后一节塔吊标准节的成功拆除,由中建五局钢结构公司承建的爱尔总部大厦连体钢结构支撑胎架卸载及拆除圆满完成。 爱...
        8月22日,随着最后一节塔吊标准节的成功拆除,由中建五局钢结构公司承建的爱尔总部大厦连体钢结构支撑胎架卸载及拆除圆满完成。

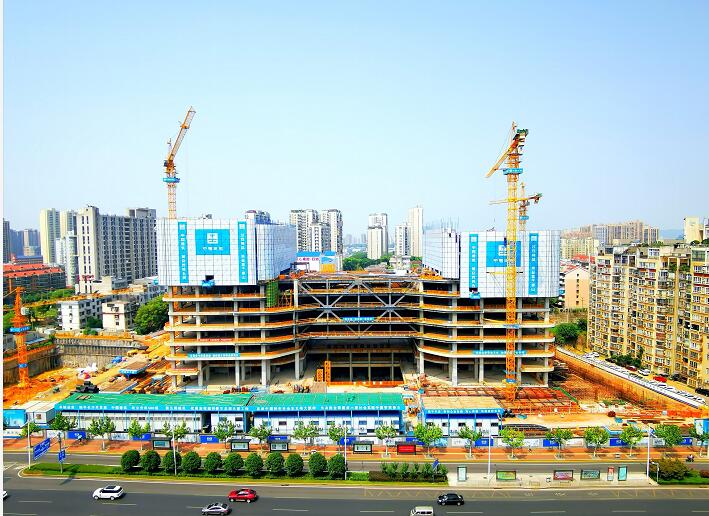

        爱尔总部大厦第4-8层中间采用大跨度连体钢桁架将南塔北塔连接成整体,连体桁架采用一跨直接跨越40.4米,中间不设任何柱子,桁架总共4层,下弦离地高度21.34米,总重量为1400吨。
    根据项目特点,项目部采用支撑胎架高位吊装的施工方案,在桁架下弦节点处设置支撑,采用6个高度8.27米和4个高度21.34米的超高支撑胎架作为施工支撑受力点,按照从两侧塔楼往跨中、优先吊装斜支撑形成稳定三角结构、依次过渡的施工顺序实现整个连体桁架的吊装,根据施工模拟计算,支撑胎架最大受力点承受的重量达60吨。
       连体桁架安装完成后,采用同步对称卸载实现胎架与桁架的脱离,由于胎架位于桁架下部,无法直接采用塔吊进行吊装,项目部对胎架采用整体平移再利用塔吊拆除的施工方案。胎架运动状态下的稳定控制是施工的关键点,通过固定3个方向的缆风绳且同步动态调整其长度、设置扩大化的底座增加抗倾覆能力、利用圆钢实现胎架的滚动从而减小摩擦力等一系列技术措施实现了胎架的成功拆除。
        在整个卸载及拆除过程中,项目技术质量、安全、生产团队各司其职,团结协作,时刻监测结构的状态,拆除完成后的桁架跨中下挠2~3mm,与项目部施工模拟的理论计算值完全相同,达到了方案预案指导施工的目的,采用平移技术实现21.34米高支撑胎架的安全卸载及拆除为类似危大工程提供了借鉴和技术积累。(中建五局钢结构公司 赵春林)
